Exploit Development en Entornos OT: Del AWL al Shellcode en PLC Siemens, ROP sobre ARM/MIPS y Bypass de Sandbox

00. Prefacio: Por qué Exploit Development en OT

El desarrollo de exploits para entornos de tecnología operativa (OT) no es una extensión trivial del exploit development tradicional. Los controladores lógicos programables (PLC) ejecutan código en arquitecturas propietarias, utilizan lenguajes de bajo nivel como AWL que se traducen a bytecode para una máquina virtual —MC5 en S5, MC7 en S7-300/S7-400, y MC7+ en S7-1200/S7-1500— que corre sobre procesadores ARM o MIPS bajo el kernel ADONIS. La carrera hacia la ejecución de código nativo en PLCs, documentada por Claroty Team82 en CVE-2020-15782, demostró que es posible escapar del sandbox de la VM y escribir shellcode directamente en regiones protegidas de memoria.

Este artículo documenta la convergencia de cuatro líneas de investigación que he desarrollado en el portafolio:

1. El reversing de AWL y la arquitectura MC5/MC7 documentado en PLC Siemens S5/S7: Arquitectura MC7 y AWL, donde diseccioné la máquina virtual, los registros (RLO, AKKU1, AKKU2), las instrucciones de salto y la estructura de los bloques de programa. Este análisis se complementa ahora con la documentación oficial de JEB Decompiler (Nicolas Falliere, PNF Software) sobre el formato binario de bloques S7, las convenciones de llamada __FC_CC y __FB_CC, y los tipos de datos MC7 (POINTER, ANY, S5TIME, DATE_AND_TIME).
2. El laboratorio de exploit development tradicional de Windows Internals, ROP y Shellcode, donde construí cadenas ROP en 64 bits, analicé CVEs en Chrome V8, y monté un entorno con VirtualBox + fakedns + INetSim. La metodología de búsqueda de gadgets con ROPgadget se traslada ahora a binarios ARM/MIPS de firmware de PLCs.
3. El ecosistema de herramientas de reversing de MC7, que incluye rz-libmc7 (plugin de rizin para desensamblar bytecode MC7 de S7-300/S7-400) y JEB Pro (soporte nativo para decompilar MC7 a pseudo-C). Ambas herramientas permiten analizar bytecode sin depender exclusivamente de hardware físico.
4. La infraestructura ofuscada de WireGuard + udp2raw + Proxy Residencial, que proporciona el entorno blindado desde donde operar sin revelar la IP de origen. Esta infraestructura es crítica cuando se realizan pruebas contra PLCs reales conectados a Internet.

El resultado es este documento: una guía que toma el AWL como lenguaje de partida, lo traduce a conceptos de explotación binaria, construye laboratorios prácticos con hardware simulado y real, analiza el bypass de sandbox de CVE-2020-15782 como caso de estudio central, y propone una metodología replicable para cualquiera que quiera adentrarse en la seguridad ofensiva de sistemas de control industrial.

01. Fundamentos de AWL como Lenguaje de Explotación

AWL (Anweisungsliste, también conocido como STL —Statement List— en la documentación de Siemens) es el equivalente en el mundo PLC al ensamblador en el mundo de la computación de propósito general. Es un lenguaje de bajo nivel que utiliza nemónicos para representar operaciones sobre registros y operandos. Para un desarrollador de exploits, AWL ofrece un control preciso sobre el flujo de ejecución del autómata, exactamente como lo hace el Assembly sobre un procesador x86 o ARM.

Independientemente del lenguaje de programación utilizado —Ladder (LAD), Diagrama de Bloques (FBD), Structured Control Language (SCL), o el propio AWL—, el compilador STEP5/STEP7/TIA Portal genera bytecode MC5/MC7/MC7+ que es interpretado por la VM del PLC. Esto significa que el bytecode es el target real del exploit developer: podemos inyectar bytecode directamente sin pasar por el compilador, siempre que conozcamos la codificación de las instrucciones.

1.1 El Modelo de Registros del PLC como Superficie de Explotación

Los registros del PLC son el equivalente a los registros de la CPU en explotación binaria tradicional. Conocer su función es el primer paso para manipular el flujo de ejecución:

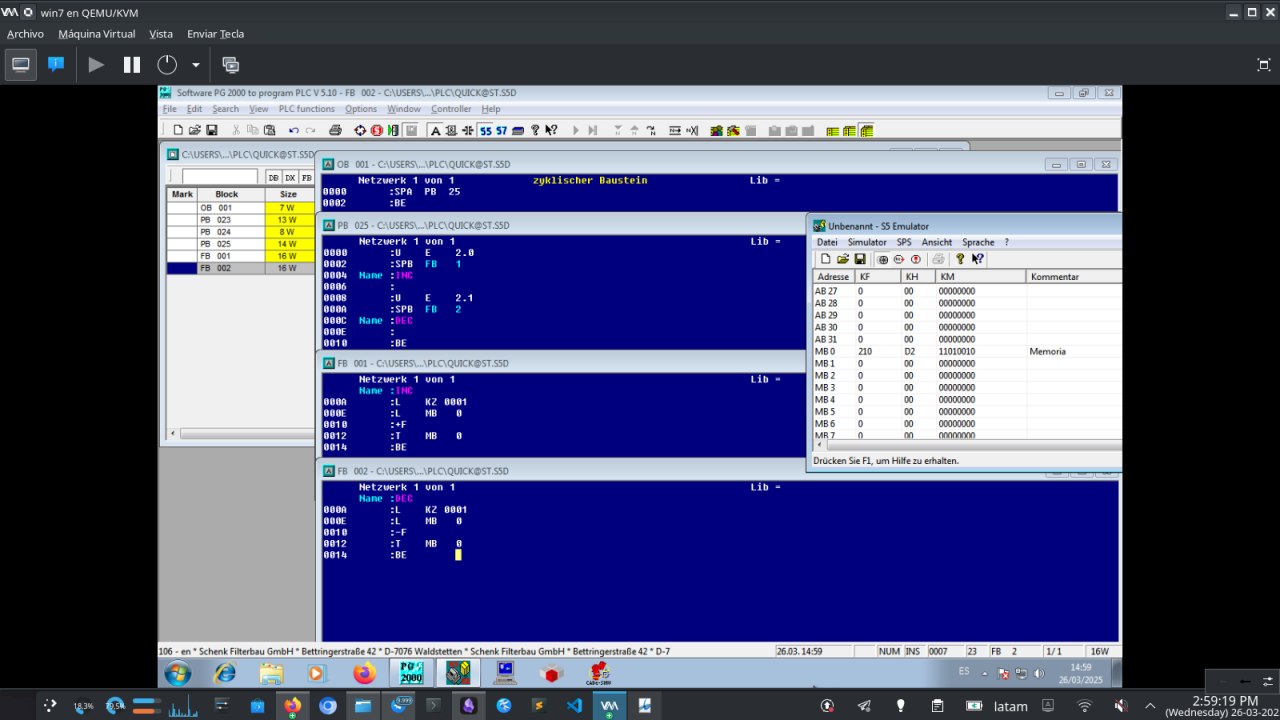

Entorno_Programacion_PG2000 — Software PG 2000 interactuando con un emulador de PLC S5. Este es el entorno donde se escribe, compila y depura el código AWL. La misma lógica, al ser compilada a bytecode MC5/MC7, es el target del exploit developer.

1.2 Instrucciones de Salto como Primitivas de Control de Flujo

Las instrucciones de salto en AWL son las primitivas básicas para construir exploits. Su comportamiento es directamente análogo a los JMP, JE, JNE del ensamblador x86:

Durante las pruebas prácticas con hardware S5-95U, verifiqué que SPA y SPB son las únicas instrucciones de salto que funcionan consistentemente en el equipo disponible. En S7-300/S7-400, todas las instrucciones de salto documentadas son funcionales. Esto no es una limitación menor para S5: significa que cualquier exploit para esta plataforma debe construirse exclusivamente con saltos incondicionales y saltos condicionados al RLO.

1.3 El Desbordamiento de Pila de Módulos (STUEB) como Vector de Ataque

AWL permite un máximo de 16 niveles de anidamiento en llamadas a módulos (UC, CC). Si se supera este límite, se produce un desbordamiento de pila de módulos (STUEB). Este es un vector de ataque clásico: un atacante que logre inyectar llamadas recursivas no controladas puede provocar un comportamiento indefinido en el PLC, potencialmente corrompiendo la pila de ejecución y redirigiendo el flujo del programa.

02. Arquitectura ARM/MIPS Subyacente y el Kernel ADONIS

Los PLCs modernos de Siemens —en particular la familia S7-1200 y S7-1500— no ejecutan AWL directamente sobre el silicio. Utilizan procesadores ARM o MIPS que corren el kernel propietario ADONIS. El bytecode MC7 (S7-300/S7-400) o MC7+ (S7-1200/S7-1500) es interpretado por una capa de firmware que actúa como máquina virtual. Sin embargo, el trabajo de Claroty Team82 demostró que esta VM puede ser vulnerada: la vulnerabilidad CVE-2020-15782 permitió escapar del sandbox y escribir shellcode ARM/MIPS directamente en regiones protegidas de memoria del kernel.

2.1 VM vs Microprogramación: El Debate que Define la Estrategia de Explotación

El debate académico sobre si MC5/MC7/MC7+ constituye una máquina virtual o una arquitectura microprogramada tiene consecuencias directas para el exploit development:

• Si es una VM: el exploit debe operar dentro de los límites del bytecode. Las instrucciones disponibles son las que la VM expone. Escapar de la VM requeriría una vulnerabilidad en el intérprete mismo —exactamente lo que Claroty logró con CVE-2020-15782—.
• Si es microprogramación: siguiendo el modelo de Matloff y Franklin, donde una Máquina A (CPU ARM/MIPS real) ejecuta un microprograma (firmware) que la hace comportarse como una Máquina B (la que entiende MC7), el procesador subyacente está expuesto a través del firmware. Un exploit que logre ejecutar instrucciones ARM/MIPS nativas puede tomar control total del hardware.

La evidencia —especialmente el caso de CVE-2020-15782— apoya un modelo híbrido: MC7/MC7+ es una capa de abstracción que traduce bytecodes a instrucciones ARM/MIPS, pero esta capa corre en un espacio de usuario restringido (sandbox) sobre el kernel ADONIS. El sandbox limita el acceso a memoria y recursos del sistema. La vulnerabilidad de Claroty permitió romper esa restricción: escribir fuera de los límites del sandbox y parchar un opcode de la VM para que, cuando el sistema operativo lo ejecutara, saltara al shellcode del atacante.

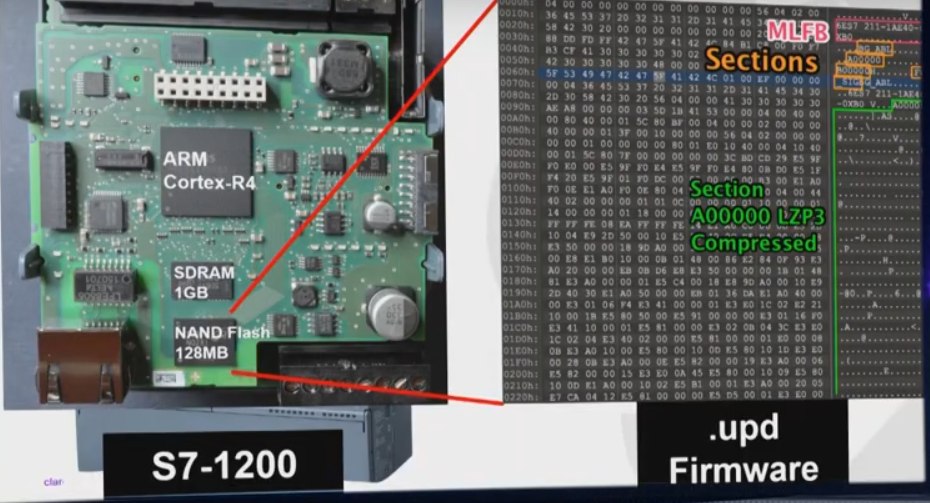

Firmware_Hardware_S7-1200 — Fotografía de la placa base de un PLC S7-1200 junto a un análisis hexadecimal de su firmware (.upd). El procesador ARM/MIPS es visible en la placa. El firmware contiene el kernel ADONIS y la capa de interpretación de bytecode MC7+.

2.2 CVE-2020-15782: El Caso de Estudio Definitivo

La vulnerabilidad CVE-2020-15782 (CVSS 8.1, CWE-119: Improper Restriction of Operations within the Bounds of a Memory Buffer) afectó a los PLCs SIMATIC S7-1200 y S7-1500. Descubierta por Tal Keren de Claroty Team82 y parcheada por Siemens en 2021, permitió a un atacante remoto con acceso de red al puerto TCP 102 (S7comm) y sin autenticación:

1. Escapar del sandbox de la VM: escribir datos arbitrarios en regiones de memoria protegidas que normalmente están fuera del alcance del bytecode MC7+.
2. Parchar un opcode de la VM: modificar una instrucción de la máquina virtual en memoria para que, al ser ejecutada por el sistema operativo, redirija el flujo a shellcode controlado por el atacante.
3. Ejecutar código ARM/MIPS nativo: inyectar shellcode directamente en una estructura interna del kernel ADONIS, obteniendo ejecución de código a nivel de kernel.
4. Persistir indetectable: el código inyectado a nivel de kernel es invisible para el sistema operativo y para cualquier herramienta de diagnóstico estándar.

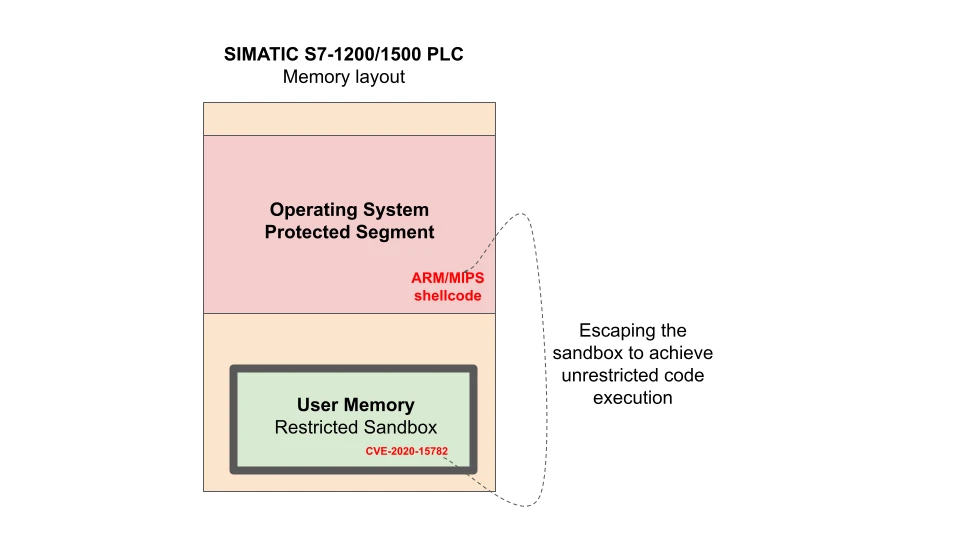

Esquema_Sandbox_CVE-2020-15782 — Diagrama que ilustra el escape del sandbox en la memoria de un PLC S7-1200/1500. La VM de MC7+ corre en un espacio de usuario restringido (izquierda). La vulnerabilidad permite escribir fuera de los límites del sandbox (flecha roja) hacia regiones protegidas del kernel ADONIS (derecha), donde se inyecta shellcode ARM/MIPS nativo.

2.3 El Flujo de Compilación: Del Código Fuente al Bytecode

Entender cómo el código fuente (AWL, SCL, LAD, FBD) se transforma en bytecode es esencial para un exploit developer. El proceso es el siguiente:

Flujo_Compilacion_PLC — Esquema del proceso de transformación del código lógico del usuario (STL/AWL, LD, SCL, FBD) a bytecode MC7/MC7+ y su posterior ejecución en el CPU. El exploit developer puede inyectar bytecode directamente en la etapa final, evitando la compilación.

Como se observa en el diagrama, todos los lenguajes de programación convergen en el mismo bytecode MC7/MC7+. Esto significa que un exploit basado en bytecode es independiente del lenguaje original. Podemos escribir shellcode directamente en bytecode MC7 sin pasar por el compilador, siempre que conozcamos la codificación de las instrucciones. Esta codificación ha sido documentada parcialmente por:

• JEB Decompiler (PNF Software): El artículo de Nicolas Falliere detalla que la instrucción L (carga) es representada por opcodes que varían según el tipo de dato inmediato (0x30 para dec16, 0x38 para dec32, 0x28 para hex8, etc.), y que la instrucción T (transferencia) corresponde al opcode 0x7E. La mayoría de las instrucciones MC7, incluyendo sus operandos, tienen una longitud máxima de 4 bytes.
• rz-libmc7 (rizinorg): Plugin open-source para rizin que implementa un desensamblador de MC7 bytecode. Soporta la decodificación de instrucciones aritméticas (+D, -D, *D, /D, MOD), operaciones lógicas, y acceso a memoria.

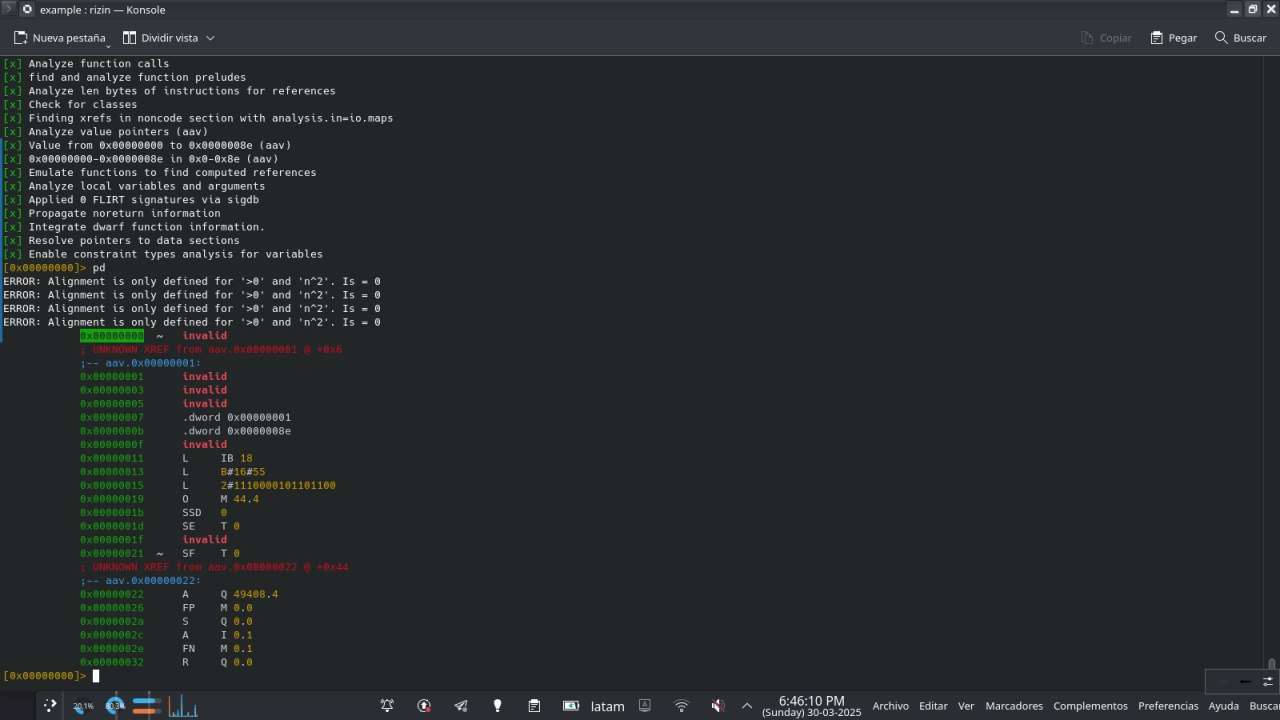

Analisis_Rizin_Binario — Terminal ejecutando Rizin con el plugin rz-libmc7 para el análisis de ingeniería inversa de un archivo binario MC7. Se observa el desensamblado de instrucciones y la navegación por el bytecode.

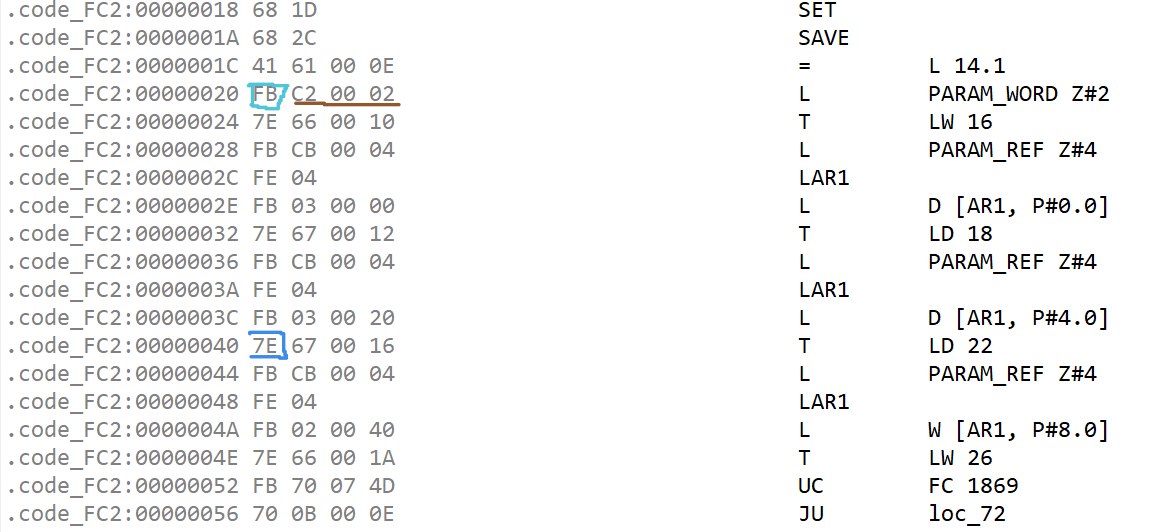

Desensamblado_Codigo_PLC — Vista de código fuente desensamblado o listado de instrucciones de bajo nivel para un PLC. La correlación entre nemónicos AWL y bytes MC7 es el objeto de estudio del reversing de bytecode.

2.4 ARM vs x86: Lo que Cambia para el Exploit Developer

La transición de explotación x86 a ARM introduce diferencias fundamentales que afectan la construcción de shellcode y cadenas ROP:

03. Del AWL al Shellcode: Traducción, Ofuscación y Herramientas

El shellcode para PLCs presenta desafíos únicos. A diferencia del shellcode para sistemas operativos de propósito general —donde el objetivo típico es ejecutar /bin/sh o establecer una reverse shell—, en un PLC el shellcode debe interactuar con el proceso físico: abrir/cerrar válvulas, modificar setpoints, falsear lecturas de sensores, o simplemente paralizar la CPU. Además, debe operar dentro de las restricciones de la VM: registros limitados, áreas de memoria segmentadas (I, Q, M, L, DB, DI, T, C), y un conjunto de instrucciones optimizado para control industrial, no para computación general.

3.1 Shellcode AWL Mínimo: Encender una Salida Digital

El shellcode más simple en AWL consiste en forzar una salida independientemente de la lógica del programa original. Esto es análogo al shellcode clásico de x86 que ejecuta exit(0): no hace nada espectacular, pero demuestra que tenemos control de la ejecución.

Este shellcode no depende de ninguna entrada. Al inyectarlo en un bloque de programa (PB/FC) o bloque de función (FB) y redirigir la ejecución hacia él, las salidas se activan sin que el programa original pueda evitarlo. Es la prueba de concepto mínima: si podemos ejecutar esto, tenemos control del PLC.

3.2 Shellcode AWL Condicional: Puerta Trasera con Contador

Un shellcode más sofisticado puede implementar una puerta trasera condicional: modificar el comportamiento del PLC solo cuando se recibe una señal específica. El siguiente ejemplo implementa una puerta trasera que se activa al recibir un pulso específico en una entrada, usando contadores como mecanismo de activación:

3.3 Herramientas para el Reversing de Bytecode MC7

El ecosistema de herramientas para analizar bytecode MC7 ha madurado significativamente. Las tres principales son:

La combinación de rz-libmc7 para desensamblado rápido y JEB Pro para decompilación a alto nivel cubre el flujo completo de análisis de bytecode. Para el análisis del firmware ARM/MIPS subyacente, Ghidra es la herramienta de elección, especialmente con los scripts de análisis de firmware que permiten identificar la capa de traducción de MC7 a instrucciones nativas.

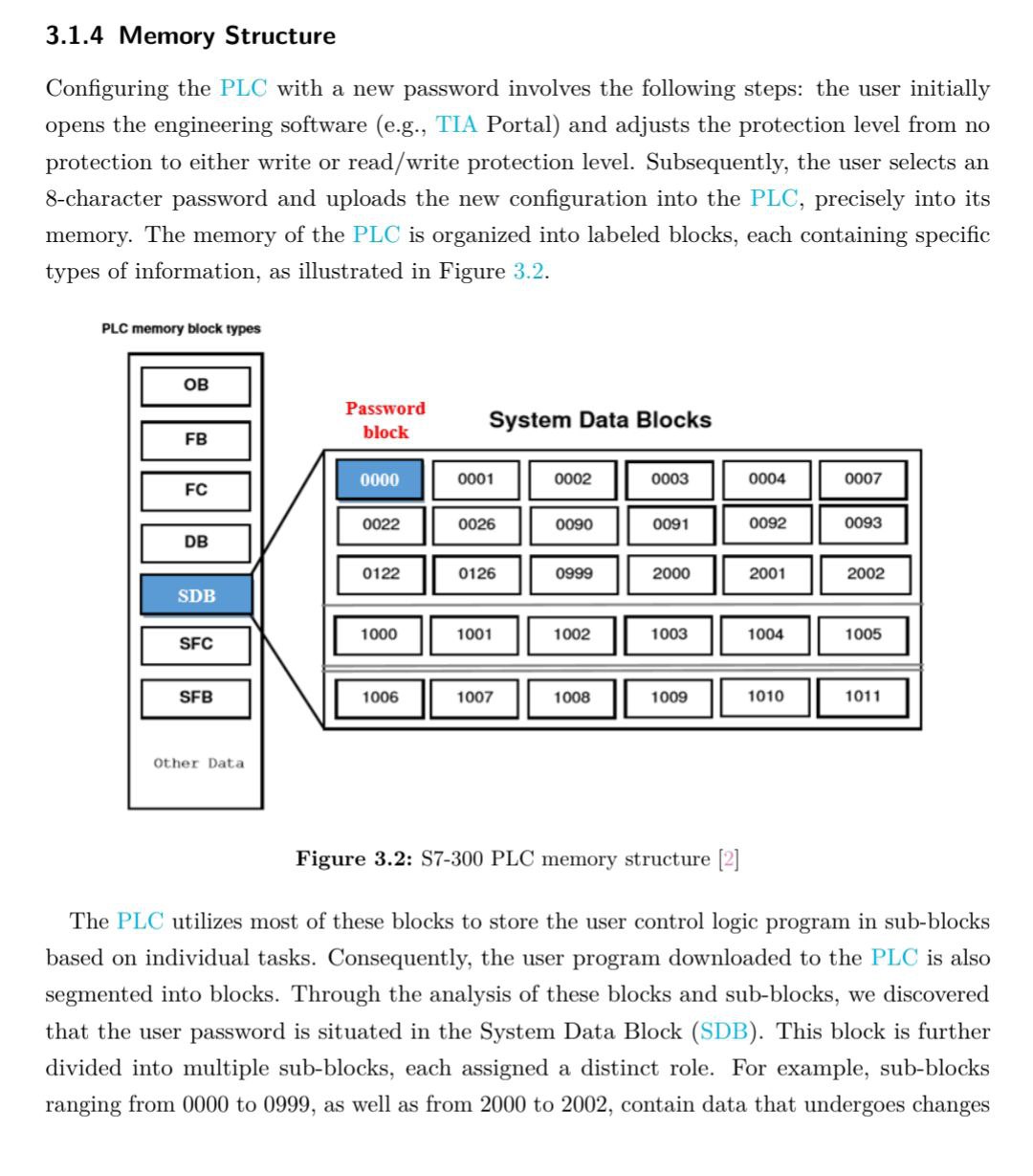

Estructura_Datos_SDB — Documento técnico que detalla la estructura de memoria de un PLC S7-300 y la ubicación del bloque de contraseñas. Este tipo de documentación es esencial para entender dónde se almacenan las credenciales y cómo podrían ser extraídas o modificadas mediante exploits.

04. ROP sobre MC7/MC7+: Gadgets en la VM del PLC

La Programación Orientada al Retorno (ROP) es la técnica estándar para evadir DEP/NX/XN. En el contexto de un PLC, donde el firmware puede marcar regiones de memoria como no ejecutables, ROP permite construir cadenas de ejecución utilizando únicamente instrucciones existentes en el binario.

4.1 Adaptación de ROP al Entorno MC7

En MC7, el equivalente a los gadgets ROP son secuencias de instrucciones AWL que terminan en BE (fin de bloque), BEB (fin condicional si RLO=1) o BEA (fin incondicional). Estas instrucciones cumplen la función del RET en x86: devuelven el control al llamante. Una cadena ROP en MC7 consistiría en encadenar múltiples bloques de función (FB) o bloques de programa (FC) que terminen en BE, utilizando la pila de módulos para controlar el flujo.

La limitación práctica es que no existe un debugger paso a paso para PLCs que muestre el estado de los registros en tiempo real. Las versiones modernas de los entornos de programación han abandonado el AWL en favor de lenguajes de alto nivel, sin ofrecer visualización del código de bajo nivel. Esto dificulta enormemente la búsqueda automatizada de gadgets, que en x86 se hace con herramientas como ROPgadget o ropper.

4.2 Estrategia Híbrida: ROP en ARM/MIPS Subyacente

Dado que el firmware del PLC corre sobre ARM o MIPS, una estrategia más viable —y la utilizada por Claroty en CVE-2020-15782— es buscar gadgets ROP en el binario ARM/MIPS del firmware, no en el bytecode MC7. Esto requiere:

1. Extraer el firmware del PLC: mediante la actualización de firmware (.upd), ingeniería inversa del protocolo de descarga, o acceso físico (JTAG/UART). El firmware contiene el kernel ADONIS y todas las bibliotecas del sistema.
2. Analizar el binario ARM/MIPS con herramientas estándar: ROPgadget, ropper, o Ghidra con scripting en Python.
3. Construir una cadena ROP que, combinada con la vulnerabilidad de sandbox escape, permita ejecutar código arbitrario en el procesador real.

05. Superficie de Ataque en Entornos ICS Reales

La superficie de ataque en un entorno ICS no se limita al PLC. Incluye todos los componentes que interactúan con él: protocolos de comunicación, estaciones de ingeniería, interfaces HMI, y sistemas SCADA. Mapear esta superficie es el primer paso para identificar vectores de explotación.

El caso de Modbus TCP es paradigmático: es un protocolo sin autenticación por diseño. Si un atacante puede enviar un paquete a la IP del PLC en el puerto 502, el PLC obedece. No hay usuario, no hay contraseña, no hay token. La única defensa es la segmentación de red. Y sin embargo, los trabajos de grado universitarios revisados en el análisis de infraestructuras venezolanas documentan configuraciones donde la red OT no está adecuadamente segmentada de la red corporativa.

06. Casos Reales: De TRITON a CVE-2020-15782, Lecciones para el Atacante

El estudio de ataques reales a infraestructuras ICS proporciona lecciones invaluables sobre vectores de entrada, persistencia y objetivos. Los casos que analizo a continuación no son teóricos: son incidentes documentados por agencias gubernamentales y empresas de ciberseguridad.

6.1 TRITON (2017): El Ataque al Sistema de Seguridad

TRITON (también conocido como TRISIS) atacó los controladores de seguridad Triconex de Schneider Electric en una planta petroquímica en Oriente Medio. Lo que lo hace único es que no apuntaba al sistema de control de producción, sino al Sistema Instrumentado de Seguridad (SIS). El SIS es la última línea de defensa: si el proceso sale de parámetros seguros, el SIS debe detener la planta. Al reprogramar la lógica del SIS, los atacantes podían haber causado una catástrofe física.

Lección para el exploit developer: El objetivo más valioso no siempre es el PLC de producción. Los sistemas de seguridad, al ser los menos monitoreados y los que menos actualizaciones reciben, son objetivos ideales. Un shellcode que modifique la lógica de seguridad puede permanecer latente hasta que las condiciones del proceso activen la condición de peligro, momento en el cual el SIS —ya comprometido— no actuará.

6.2 Havex RAT (2013-2014): Enumeración vía OPC

Havex introdujo una táctica que revolucionó el reconocimiento en entornos ICS: una vez instalado en un sistema corporativo (vector inicial: email de phishing), utilizaba el estándar OPC para enumerar dispositivos industriales en la red. Havex se conectaba a servidores OPC vía DCOM y recopilaba: CLSID, nombre del servidor, ID del programa, versión de OPC, información del proveedor, estado de ejecución, número de grupos y ancho de banda del servidor.

Lección para el exploit developer: La fase de reconocimiento no requiere acceso al PLC. Los protocolos estándar como OPC son una mina de información sobre la arquitectura de control. Un exploit que incluya un módulo de enumeración OPC puede mapear toda la red OT antes de lanzar el ataque principal.

6.3 CVE-2020-15782 (2021): El Sandbox Escape Definitivo

La vulnerabilidad descubierta por Tal Keren de Claroty Team82 marca un antes y un después en la explotación de PLCs. Demostró que:

• La VM no es una barrera infranqueable: un desbordamiento de búfer en una operación específica de la VM permitió escribir fuera de los límites del sandbox.
• El firmware es accesible: mediante ingeniería inversa del protocolo S7comm+ y del formato de actualización .upd, se puede extraer y analizar el firmware completo.
• La ejecución de código nativo es posible: al parchar un opcode de la VM en memoria, el shellcode ARM/MIPS inyectado se ejecuta cuando el sistema operativo invoca esa instrucción.
• La detección es extremadamente difícil: el código a nivel de kernel es invisible para las herramientas de diagnóstico del PLC y para el TIA Portal.

07. Guía de Laboratorio ICS: Hardware, Simuladores y Red OT

Montar un laboratorio ICS funcional es el paso más importante —y el más costoso— para practicar exploit development en entornos OT. Aquí propongo una arquitectura escalable que comienza con software gratuito y crece hasta incluir hardware real, todo ello operando desde la infraestructura ofuscada documentada en WireGuard + udp2raw.

7.1 Arquitectura del Laboratorio

7.2 Componentes del Laboratorio y Costos

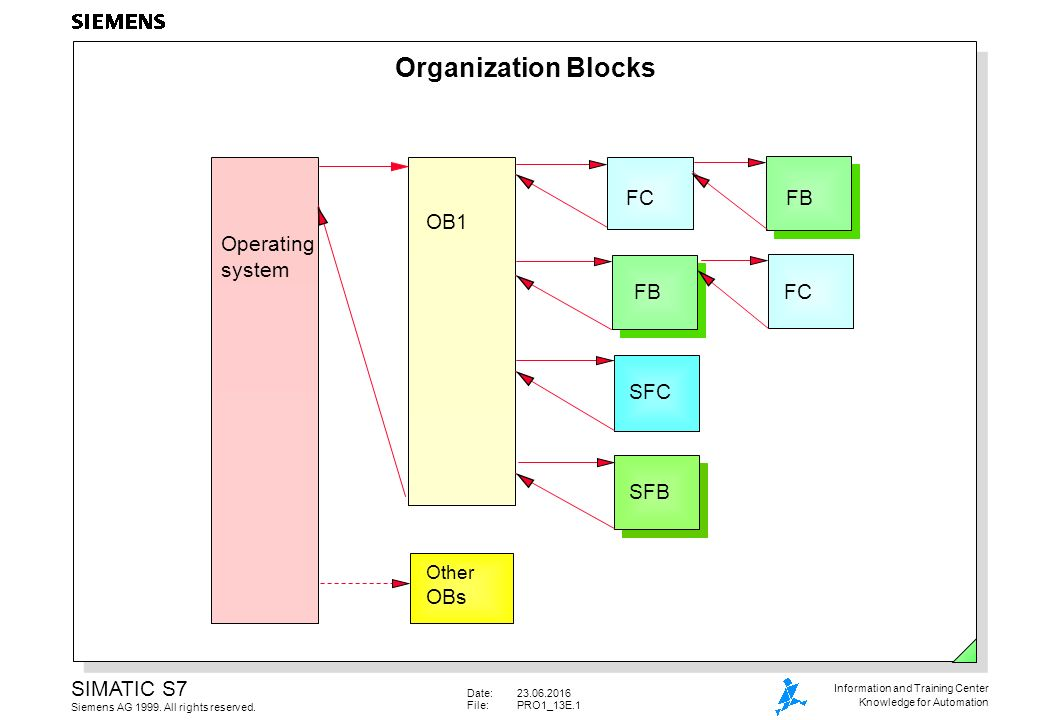

Estructura_Bloques_Siemens — Diagrama de bloques organizacionales (OB, FC, FB) en sistemas SIMATIC S7. Entender esta jerarquía es fundamental para saber dónde inyectar shellcode: los OB son puntos de entrada, los FC/FB son código ejecutable.

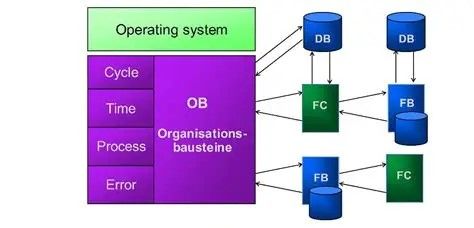

Arquitectura_Memoria_PLC — Esquema de la jerarquía de bloques de memoria (OB, DB, FC, FB) y su interacción con el sistema operativo del PLC. La segmentación de memoria (I, Q, M, L, DB, DI) es una característica única de los PLCs que el exploit developer debe navegar.

7.3 Configuración de Red OT Segmentada

La red OT debe estar completamente aislada de la red del host y de Internet. En VirtualBox, esto se logra con una red Host-Only dedicada:

08. Workshop 1: Shellcode AWL Básico (Encender/Apagar Salida Digital)

Objetivo

Escribir, compilar e inyectar shellcode AWL mínimo que fuerce el encendido de una salida digital, independientemente de la lógica del programa original. Este taller valida la primitiva fundamental de cualquier exploit en PLC: control del RLO y escritura en salidas.

Entorno

• PLC simulado: WinSPS-S7 V6 (MC7) o PG 2000 + PC Simu (MC5).
• Editor AWL: cualquier editor de texto. Compilación con STEP5, STEP7 o el propio WinSPS-S7.
• Herramientas de análisis: rz-libmc7 para verificar el bytecode generado. JEB Pro (demo) para decompilar a pseudo-C.
• Target: programa original con lógica simple (ej: U E 2.0 ; = A 3.0) que será modificado para incluir el shellcode.

Procedimiento

1. Escribir el shellcode: Crear un nuevo bloque de programa (PB 200 en S5, FC 200 en S7) con el shellcode de la Sección 3.1.
2. Compilar: Compilar el programa con STEP5/WinSPS-S7. Verificar que no hay errores de sintaxis. Exportar el bloque compilado a formato binario (Formato 1 LE o Formato 2 BE según la documentación de JEB).
3. Analizar el bytecode: Abrir el bloque compilado con rz-libmc7 y verificar la correspondencia entre instrucciones AWL y opcodes MC7. Documentar los opcodes para referencia futura.
4. Cargar en el PLC: Transferir el programa al PLC simulado.
5. Modificar el OB1: Insertar una llamada incondicional a PB/FC 200 al inicio del ciclo de scan:
   // OB1 modificado: shellcode se ejecuta en cada ciclo de scan SPA PB 200 // S5: Salto incondicional al shellcode // UC FC 200 // S7: Llamada incondicional a función // ... lógica original del programa (nunca se ejecuta) ... BE
6. Verificar: Ejecutar el PLC en modo RUN. Las salidas A 3.0, A 3.1 y A 3.2 deben encenderse inmediatamente, sin necesidad de activar ninguna entrada física.

Análisis de Resultados

Este shellcode funciona porque SET fuerza el RLO a 1 sin evaluar ninguna entrada. Es el equivalente a inyectar mov eax, 1; mov [output], eax; ret en un exploit x86. La diferencia crucial es que en un PLC, "encender una salida" tiene consecuencias físicas reales: puede abrir una válvula, arrancar un motor o desactivar un sistema de seguridad.

Extensión del taller: Usar rz-libmc7 para modificar directamente el bytecode del bloque compilado —sin pasar por el compilador— y verificar que el PLC ejecuta el bytecode modificado. Esto demuestra que la inyección directa de bytecode es viable.

09. Workshop 2: ROP sobre MC7 (Bypass de DEP en PLC)

Objetivo

Construir una cadena ROP utilizando bloques de función existentes en el firmware del PLC para ejecutar una acción sin inyectar código nuevo. Este taller demuestra el bypass de las protecciones de memoria que impiden la ejecución de código en regiones de datos.

Entorno

• PLC simulado: WinSPS-S7 V6 con firmware que contenga funciones reutilizables (bibliotecas IEC estándar).
• Herramientas: JEB Pro para identificar gadgets en los bloques del firmware. rz-libmc7 para verificar la secuencia de bytecode. Calculadora de offsets para construir la cadena.

Procedimiento

1. Identificar gadgets: Usar JEB Pro para buscar en el firmware bloques de función (FB) existentes que realicen operaciones útiles y terminen en BE. Las bibliotecas IEC estándar (FC3, FC4, FC5, etc.) son una fuente rica de gadgets.
   // Gadget FB 50: Carga constante en AKKU1 y transfiere a salida // (Este es un ejemplo conceptual; los gadgets reales dependen del firmware) FB 50 (existente en el firmware del PLC, identificado con JEB) L KH 00FF // Carga 0x00FF en AKKU1 (word hexadecimal) T AW 0 // Transfiere al word de salida AW 0 (A 0.0 - A 0.7) BE // "Ret": fin de bloque, vuelve al llamante
2. Construir la cadena ROP: Encadenar múltiples gadgets en el OB1 modificado:
   // Cadena ROP: FB 50 → FB 51 → FB 52 // La ejecución fluye: gadget1 → gadget2 → gadget3 → programa original UC FB 50 // Gadget 1: fuerza A 0.0-0.7 a 0xFF UC FB 51 // Gadget 2: fuerza A 1.0-1.7 a 0xFF UC FB 52 // Gadget 3: escribe en marca de memoria M 100.0 (persistencia) BE // Fin del OB1 modificado
3. Ejecutar y verificar: Las salidas deben activarse sin que el programa original contenga instrucciones que lo hagan explícitamente. Verificar con rz-libmc7 que la cadena de bytecode corresponde a la secuencia esperada de UC (llamadas incondicionales).

10. Workshop 3: Fuzzing de Protocolos Modbus TCP y S7comm

Objetivo

Utilizar AFL++ o un fuzzer personalizado para encontrar crashes en la implementación de Modbus TCP (puerto 502) y S7comm (puerto TCP 102) de un PLC simulado, y analizar el crash para determinar su explotabilidad.

Entorno

• PLC simulado: WinSPS-S7 V6 con puerto Modbus TCP expuesto en 192.168.100.50:502 y puerto S7comm en 192.168.100.50:102.
• Kali Linux: 192.168.100.10 con AFL++, Wireshark (dissectors Modbus y S7comm), y herramientas de red.
• Wireshark: Para capturar tráfico legítimo que servirá como semillas del fuzzer.

Procedimiento

1. Capturar tráfico legítimo: Usar Wireshark en Kali para capturar una sesión Modbus TCP y S7comm entre la estación de ingeniería (192.168.100.20) y el PLC simulado (192.168.100.50). Identificar los paquetes de lectura de coils, escritura de registros, y comandos STOP/RUN.
2. Extraer semillas: Exportar los paquetes capturados como datos binarios para usarlos como semillas del fuzzer.
3. Configurar AFL++ con harness en Python:
   // Harness de fuzzing para Modbus TCP (Python + sockets) // Compatible con AFL++ mediante entrada stdin import socket import sys # Leer input mutado de AFL++ data = sys.stdin.buffer.read() # Conectar al PLC simulado (Modbus TCP) sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM) sock.settimeout(2.0) try: sock.connect(('192.168.100.50', 502)) sock.send(data) response = sock.recv(1024) sock.close() except Exception as e: # Crash detectado: AFL++ registra este input como interesante sys.exit(1) # Señal de crash para AFL++
4. Ejecutar AFL++: Lanzar el fuzzer con las semillas extraídas y esperar crashes. Monitorear el PLC simulado para detectar reinicios inesperados o cambios de estado.
5. Triaje de crashes: Para cada crash detectado, reproducirlo manualmente con un script Python dedicado. Analizar con Wireshark la respuesta del PLC (o la falta de respuesta). Clasificar el crash por tipo: buffer overflow, null pointer dereference, use-after-free, etc.

Resultados Esperados

En un PLC simulado sin hardening, es esperable encontrar crashes por:

• Longitud de paquete excesiva: buffer overflow en el parser Modbus o S7comm.
• Function codes inválidos: manejo incorrecto de códigos de función no implementados en Modbus.
• Direcciones de registro fuera de rango: lectura/escritura fuera de los límites del mapa de memoria Modbus, potencialmente accediendo a regiones de memoria protegidas (similar a CVE-2020-15782 pero en la capa de protocolo).

11. Workshop 4: Explotación Completa con Sandbox Escape (CVE-2020-15782)

Objetivo

Simular una cadena de explotación completa inspirada en CVE-2020-15782 que: (1) comprometa una estación de ingeniería a través de un drive-by en Chrome (CVE-2020-6507), (2) desde allí acceda a la red OT y detecte un PLC S7-1200, (3) explote la vulnerabilidad de sandbox escape para escribir shellcode ARM en memoria protegida del kernel ADONIS, y (4) ejecute código nativo que modifique el comportamiento del proceso físico.

Entorno

• Windows 10: 192.168.100.20 con Chrome <83 (vulnerable a CVE-2020-6507) y TIA Portal instalado.
• Kali Linux: 192.168.100.10 como servidor de exploit CVE-2020-6507 y centro de comando post-explotación.
• REMnux: 192.168.100.40 con INetSim + fakedns para redirección DNS y simulación de Internet falsa.
• PLC S7-1200 simulado: 192.168.100.30 corriendo en QEMU ARM con firmware vulnerable a CVE-2020-15782 (versión anterior al parche de 2021).
• PLC S7-1200 físico: 192.168.100.80 (opcional, para validación en hardware real).

Procedimiento

1. Preparar el servidor de exploit CVE-2020-6507: En Kali, servir la página HTML que explota el out-of-bounds write en Chrome V8. El código JavaScript del exploit (documentado en el laboratorio de exploit development) ejecuta shellcode en el contexto del navegador.
2. Redirección DNS con fakedns: En REMnux, configurar fakedns para que cualquier dominio solicitado por el Windows 10 redirija a la IP de Kali (192.168.100.10).
3. Ejecutar el ataque drive-by: Desde el Windows 10 vulnerable, navegar a cualquier URL. fakedns redirige a Kali, que sirve el exploit CVE-2020-6507. El shellcode del navegador establece una reverse shell hacia Kali (192.168.100.10:4444).
4. Reconocimiento post-explotación: Desde la reverse shell en Windows 10:
   • Enumerar la red OT (192.168.100.0/24) usando comandos nativos de Windows (ping sweep, netstat, arp).
   • Detectar el PLC S7-1200 en 192.168.100.30:102 (puerto S7comm abierto).
   • Identificar la versión de firmware del PLC mediante consultas S7comm.
5. Explotar CVE-2020-15782: Desde la reverse shell, ejecutar un script Python que:
   • Se conecte al PLC por S7comm (puerto TCP 102).
   • Envíe la secuencia de paquetes que dispara el desbordamiento de búfer en la operación vulnerable de la VM.
   • Escriba el shellcode ARM en una región de memoria protegida del kernel ADONIS.
   • Parcha un opcode de la VM para que, al ser invocado, salte al shellcode.
6. Verificar: El shellcode ARM ejecutado en el PLC debe modificar el comportamiento del proceso físico. En el laboratorio, esto se verifica con un LED conectado a la salida A 3.0 que cambia de estado, demostrando que el ataque desde el navegador ha llegado al procesador ARM del PLC y ha modificado su comportamiento.

12. Integración con Infraestructura Ofuscada

Todos los talleres anteriores asumen que el operador del laboratorio no quiere revelar su IP real al realizar pruebas contra PLCs conectados a Internet (por ejemplo, al descargar firmwares, consultar repositorios de vulnerabilidades, o comunicarse con PLCs remotos autorizados). La infraestructura documentada en WireGuard + udp2raw + Proxy Residencial proporciona exactamente eso:

• Nodo A (VPS público): Único punto de entrada desde Internet. Ejecuta WireGuard + udp2raw en modo servidor (faketcp:443, ofuscación XOR).
• Nodo B (Laboratorio local): Conecta al Nodo A vía udp2raw. Todo el tráfico de salida del laboratorio hacia Internet pasa por redsocks → SOCKS5 residencial, enmascarando la IP real.
• Kali Linux (VM en Nodo B): Su tráfico hacia Internet es capturado por iptables y redirigido a través del proxy residencial. Cualquier escaneo, exploit o conexión reversa hacia objetivos externos tendrá la IP del proxy, no la IP real del laboratorio.
• Red OT interna (192.168.100.0/24): Tráfico directo sin proxy para mínima latencia en las comunicaciones con PLCs simulados y reales.

La clave del diseño es que la red OT interna (192.168.100.0/24) no pasa por el proxy. Solo el tráfico que sale del laboratorio hacia Internet se ofusca. Esto permite que los exploits que establecen conexiones dentro de la red OT funcionen con latencia mínima, mientras que cualquier comunicación con el exterior —como la descarga de herramientas, consultas a repositorios de CVE, o comunicación con C2— queda blindada por el túnel ofuscado y el proxy residencial.

13. Automatización del Laboratorio

Siguiendo la filosofía de "infraestructura como código" (IaC) del artículo de túnel ofuscado, el laboratorio ICS completo puede ser desplegado con un script de Bash que automatiza:

1. Verificación de dependencias: VirtualBox 7.x, QEMU (system-arm, system-mips), Python 3.x con pwntools, AFL++, ROPgadget, rz-libmc7, JEB Pro (opcional).
2. Creación de VMs: Importación de appliances preconfiguradas para Kali, Windows 10, REMnux, y el PLC simulado.
3. Configuración de red OT: Creación de la interfaz Host-Only vboxnet0, asignación de IPs estáticas a cada VM.
4. Instalación de herramientas de reversing: Clonación y compilación de rz-libmc7 desde GitHub. Descarga de JEB Pro (demo). Instalación de disectors de Wireshark para Modbus y S7comm.
5. Configuración del túnel ofuscado: WireGuard + udp2raw en Nodo B, redsocks + dnscrypt-proxy + dnsmasq para salida blindada.
6. Verificación de conectividad: Ping bidireccional entre todas las VMs, handshake Modbus TCP con el PLC simulado, handshake S7comm, resolución DNS sobre HTTPS.
7. Generación de claves SSH y configuración de acceso: Para administración remota del laboratorio a través del túnel ofuscado.

Este script es la evolución natural del script de despliegue de 90 segundos del túnel ofuscado, extendido para incluir el entorno ICS completo. La meta es que cualquier investigador pueda clonar el repositorio, ejecutar ./deploy_ics_lab.sh --mode full, y tener un laboratorio OT funcional en minutos, listo para ejecutar los cuatro talleres.

14. Roadmap de Próximos Posts

Este artículo es el punto de partida de una serie de posts prácticos que profundizarán en cada uno de los talleres propuestos. El roadmap planificado incluye:

15. Conclusión: El Estado del Arte en Explotación de PLCs

El exploit development en entornos OT ha madurado significativamente desde los días de Stuxnet. La publicación de CVE-2020-15782 por Claroty Team82 en 2021 marcó un punto de inflexión: demostró que incluso los PLCs modernos con sandbox y kernel propietario son vulnerables a ataques sofisticados que combinan desbordamiento de búfer en la VM, sandbox escape, y ejecución de código nativo ARM/MIPS.

El ecosistema de herramientas también ha madurado. JEB Pro ofrece decompilación de MC7 a pseudo-C con soporte para los formatos de bloque binario de Siemens. rz-libmc7 proporciona desensamblado open-source de bytecode MC7. Ghidra permite analizar el firmware ARM/MIPS subyacente. Y herramientas clásicas como ROPgadget y AFL++ se adaptan perfectamente al entorno OT cuando se configuran correctamente.

Sin embargo, la barrera de entrada sigue siendo alta. La adquisición de hardware real —PLCs S7-1200, S7-300, módulos de E/S, cables de programación— requiere inversión económica. La extracción de firmware puede requerir habilidades de hardware hacking. Y la validación de exploits en hardware real conlleva riesgos de dañar equipos costosos. Este artículo y la serie que inaugura buscan reducir esa barrera proporcionando una metodología que comienza con software gratuito y escala progresivamente.

Los principios fundamentales son los mismos que en la explotación binaria tradicional: entender la arquitectura subyacente, identificar primitivas de control de flujo, construir cadenas ROP, y evadir mitigaciones. Lo que cambia es el contexto: en OT, un exploit exitoso no resulta en una shell remota, sino en la manipulación de un proceso físico con consecuencias potencialmente catastróficas. Esa responsabilidad —tanto para el atacante como para el defensor— es lo que hace de este campo uno de los más desafiantes y relevantes de la seguridad informática actual.

16. Referencias

• PLC Siemens S5/S7: Arquitectura MC7, AWL y la Deficiencia Estructural de Logs (tty503.com)
• Laboratorio de Exploit Development: Windows Internals, ROP y Shellcode (tty503.com)
• Infraestructura Ofuscada: WireGuard + udp2raw + Proxy Residencial (tty503.com)
• analystty: Automatizando el Triage de Malware PE (tty503.com)
• Pentesting a una Web API Financiera: IDOR y Fuga de Datos (tty503.com)
• PNF Software — JEB: PLC Decompiler (Soporte para Simatic S7)
• JEB Decompiler Blog — Reversing Simatic S7 PLC Programs (Nicolas Falliere, 2022)
• PNF Software — Simatic S7 STL Opcodes (Referencia rápida de instrucciones MC7)
• rizinorg/rz-libmc7 — Library to disassemble MC7 bytecode for Siemens PLC SIMATIC S7-300 and S7-400
• Claroty Team82 — The Race to Native Code Execution in PLCs (CVE-2020-15782, Tal Keren, 2021)
• SEC Consult — Reverse Engineering Architecture & Pinout PLC
• Matloff & Franklin — Introducción a la Microprogramación
• UTN — Arquitectura de Computadoras: Unidad 6 — Microprogramación
• Habr — Ingeniería inversa en PLC Siemens S7-300
• RUB-SysSec — Siemens S7 Bootloader (ejecución no invasiva de código en PLCs)
• TIB AV-Portal — Estructura en memoria de MC7
• ROP Emporium — Learn Return-Oriented Programming
• pwn.college — Cybersecurity Education Platform
• Felix Cloutier — x86 and AMD64 Instruction Reference
• x64.syscall.sh — Linux System Call Table
• ARM Instruction Set Reference Guide
• CISA — ICS Alert: Schneider Electric Modicon Quantum PLC Vulnerabilities
• Malpedia — Havex RAT
• DEVCORE — Streaming Vulnerabilities from Windows Kernel (Angelboy, 2024)
• MITRE ATT&CK — Enterprise Matrix (Tácticas y Técnicas)
• ired.team — Finding all RWX Protected Memory Regions
• Siemens — Manual de transición STEP5 a STEP7
• Siemens — Simatic Statement List (STL) for S7-300 and S7-400 Programming — Function Manual
• Siemens — SSA-434534: Vulnerabilidad de bypass de protección de memoria en SIMATIC S7-1200 y S7-1500 (CVE-2020-15782)
